Projet réalisé en 2026

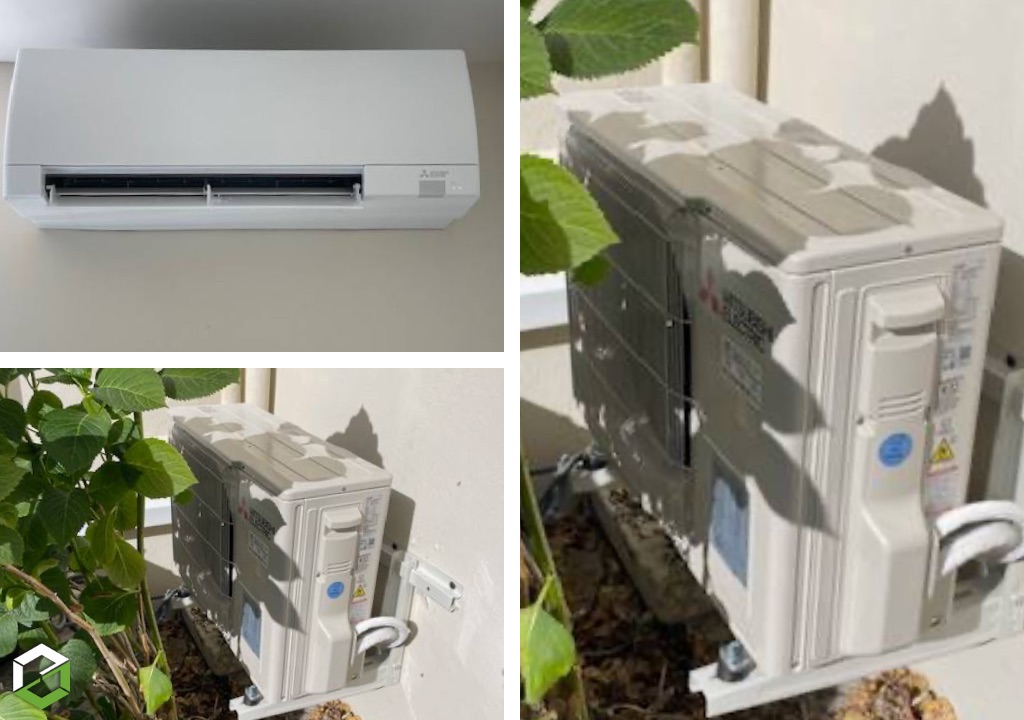

🛠️ Passage des Liaisons dans les Doublages (Encastrement)

L'objectif est d'amener les liaisons frigorifiques, le câble d'interconnexion et le tuyau de condensats depuis le dos de l'unité intérieure jusqu'à l'extérieur (ou la technique) à travers le mur.

1. Perçage et Traversée du Mur

• Réseau : Les tuyaux cuivre $1/4"-3/8"$, le câble $4\times1,5\text{ mm}^2$ et l'évacuation de condensats sont regroupés sous une bande de protection ou un fourreau PVC.
• Perçage : Le trou dans le mur (généralement $\varnothing\,65\text{ mm}$ à $\varnothing\,75\text{ mm}$) doit être effectué avec une pente de 1 à 2 cm vers l'extérieur (pente descendante) pour éviter tout reflux d'eau d'infiltration ou de condensation.
• Mousse PU / Fourreau : Placer une gaine de traversée de mur pour protéger le cuivre des arrêtes coupantes de la maçonnerie et du Placoplatre.

2. Passage dans l'Isolation / Doublage

• Liaisons isolées : Les deux tubes cuivre doivent conserver leur isolant individuel étanche (anti-condensation).
• Fixation : Dans le doublage (Laine de verre/roche + Placo), les tuyaux sont calés ou fixés avec des embases/colliers sans écraser l'isolation thermique du cuivre (risque de point froid et de suintement sur la plaque de plâtre).

💧Évacuation Gravitaire des Condensats

C'est la méthode d'évacuation la plus fiable et silencieuse (aucune pompe de relevage susceptible de tomber en panne ou de faire du bruit).

1. Règle de la Pente Minimum

• Pente recommandée : Une inclinaison continue de 1 % à 2 % minimum (1 à 2 cm de descente par mètre linéaire).
• Absence de contre-pente : C'est le point critique. Aucune "vague" ou point bas ne doit exister sur le tuyau de condensats, sinon l'eau va stagner, croupir ou déborder du bac d'évacuation sous l'unité intérieure.

2. Tuyauterie & Raccordement

• Matériau : Tube souple annele spécial condensats ou tube rigide PVC $\varnothing\,16\text{ mm}$ à $\varnothing\,20\text{ mm}$.
• Connexion UI : Raccorder directement sur la tétine d'évacuation du bac à condensat du MSZ-AY avec un collier de serrage étanche.
• Sortie Extérieure / Rejet :

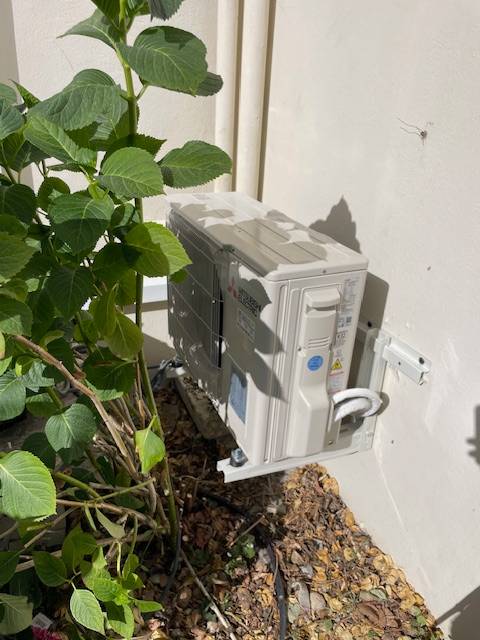

  • Option A (Extérieur direct) : Le tuyau sort à l'arrière sous l'unité extérieure. Veiller à ce que l'eau ne coule pas sur la façade ou sur les supports muraux métallique (risque de rouille).
  • Option B (Réseau Eaux Usées) : Si raccordé aux eaux usées dans la maison, pose obligatoire d'un siphon disconnecteur accessible pour éviter les remontées d'odeurs dans l'unité intérieure.

📋 Synthèse du Déroulé sur le Chantier

1. Repérage & Traçage : Poser le gabarit métallique du MSZ-AY au mur, tracer le point de sortie du trou de traversée (situé en bas à droite ou à gauche du gabarit selon le tracé).
2. Carottage / Perçage : Percer le doublage et le mur porteur avec l'angle descendant vers l'extérieur.
3. Passage des réseaux : Passer le faisceau (cuivres + câble + condensats) à travers le doublage.
4. Fixation du Support UI : Ancrer la plaque de montage (chevilles adaptées au type de mur/Placo).
5. Dudgeonnage & Raccordement : Raccorder les liaisons frigorifiques à l'unité intérieure, connecter l'évacuation gravitaire et vérifier l'étanchéité du tuyau de condensats.
6. Test de Gravité (Essai à l'eau) : Impératif avant de refermer ou d'accrocher définitivement l'unité. Verser doucement de l'eau dans le bac de récupération de l'unité intérieure avec une bouteille et vérifier son écoulement fluide et rapide à l'autre extrémité.
7. Accrochage & Finition : Clipser le MSZ-AY sur son support et étancher le passage de mur à l'extérieur (mousse ou mastic).
